豪沃17噸水罐消防車主要技術參數

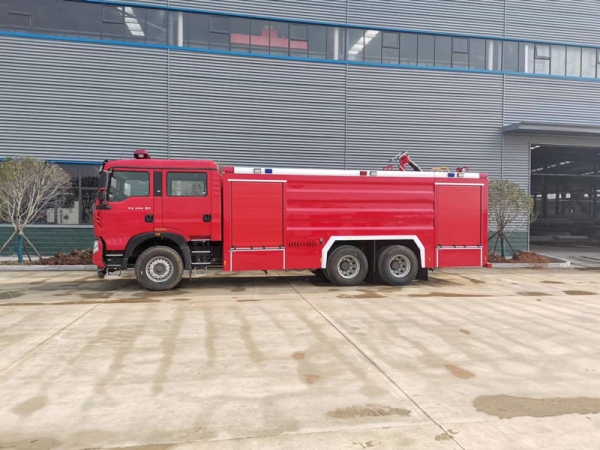

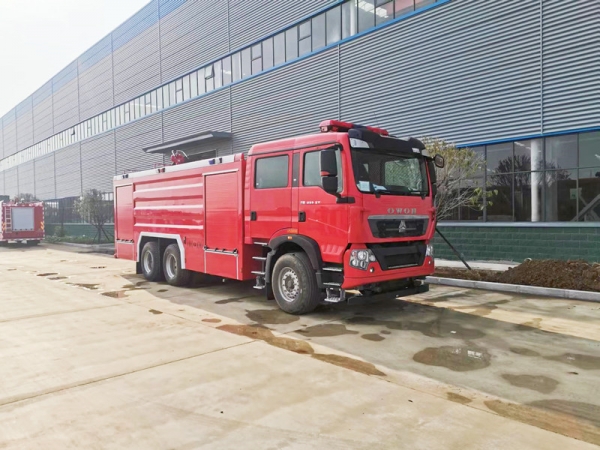

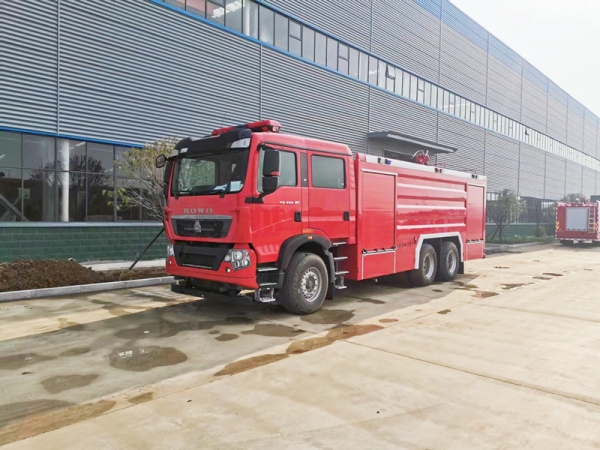

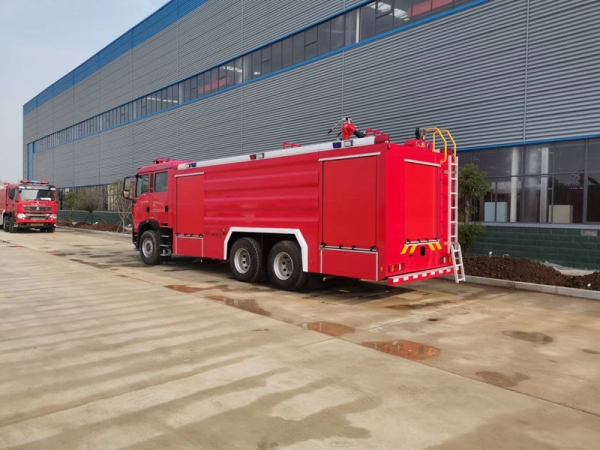

車型概述 | 國六豪沃17噸水罐消防車是我廠采用重汽原裝底盤ZZ5357TXFV464MF5基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。 | ||||
整車型號 | 5320GXFPM170/T6型水罐消防車 | 底盤型號 | ZZ5357TXFV464MF5 | ||
質量參數 (kg) | 總質量 | 33950 | 外形尺寸 | 10075×2500×3650 | |
額定裝載質量 | 18000 | 罐體容積 | 16 | ||
整車整備質量 | 14950 | 軸 距 (mm) | 4600+1400 | ||
發動機 參 數 | 型號 | MC11.46-60 | 排 放 | 柴油 | |
功率/排量（kw/ml） | 341/10518 | 生產企業 | 中國重型汽車集團有限公司 | ||
性能參數 | 車速(km/h) | 95 | 輪距 | 前 橋 | 2110 |
駕駛室 | 2+4 | 后 橋 | 1830 | ||
鋼板彈簧 | 10/12，10/- | 懸長 | 前 懸 | 1500 | |
輪胎數 | 10+1 | 后 懸 | 2625 | ||
輪胎規格 | 12.00R20 | 行駛角(°) | 接近角 | 19 | |
軸數 | 3 | 離去角 | 11 | ||
專用功能 | 水罐容量（L） | 裝水18000L | |||
消防炮 | 型號：PS70型消防炮,流量70L/S/1MPa 水射程：≥70米 | ||||
消防泵 | 1,常壓消防泵型號：CB10/80車用消防泵，流量:80L/s，壓力：1.0MPa 2,引水時間≤35s（7m吸深）水環引水 夾心式全功率取力器 | ||||
性能描述 | 駕駛室為全鋼框架焊接結構，乘員室前部與駕駛室連通，雙排四開門；材料采用優質碳鋼（Q23**），板材厚度4 mm，選裝不銹鋼罐體，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音小；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器控制指示燈、100W警報器、LED警燈、標志燈、示廓燈開關及后部照明燈等；隨車器材見附表。 | ||||
以上所列參數供用戶選購參考，本公司保留改進產品的權利。
器材標準配置表
類別 | 序號 | 名 稱 | 規 格 | 數 量 | 單位 | 備 注 |
隨 車
技 術
文 件 | 1 | 消防車使用說明書 | 1 | 本 | ||
2 | 消防車器材配置表 | 1 | 單 | |||
3 | 汽車底盤使用說明書 | 1 | 本 | |||
4 | 汽車底盤合格證 | 1 | 單 | |||
5 | 消防泵使用說明書 | 1 | 本 | |||
6 | 隨車附件（工具） | 1 | 套 | 原底盤隨車附件、工具 | ||
滅 火
裝 備 | 1 | 吸水管 | 150×4米 | 2 | 根 | 內扣式 |
2 | 濾水器 | FLF150 | 1 | 件 | 內扣式 | |
3 | 分水器 | FII80/65×2-1.6 | 1 | 件 | 內扣式 | |
4 | 集水器 | JII150/80×2-1.0 | 1 | 件 | 內扣式 | |
5 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 | |
6 | 水帶 | 16-80-20 | 4 | 盤 | 低壓；內扣式 | |
7 | 異徑接口 | KJ65/80 | 1 | 件 | 內扣式 | |
8 | 水帶包布 | DT-SB | 4 | 件 | ||
9 | 護帶橋 | 長570 | 1 | 副 | ||
10 | 水帶掛鉤 | 4 | 件 | |||
11 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | ||
12 | 地下消火栓扳手 | 長860 | 1 | 件 | ||
13 | 吸水管扳手 | FS150 | 2 | 件 | ||
14 | 直流水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 | |
15 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 | |
16 | 消防桶 | 1 | 個 | |||
破 拆 救 生 工 具 | 1 | 滅火器 | 3㎏ | 1 | 具 | |
2 | 鐵鍬 | 長1050 | 1 | 件 | ||
3 | 消防腰斧 | QTF-PF；長810 | 1 | 件 | ||
4 | 丁字鎬 | QTF-DG；長830 | 1 | 件 | ||
5 | 鐵鋌 | 長1060 | 1 | 件 | ||
6 | 消防平斧 | 長390 ；GF-285 | 1 | 件 |
